Auszug

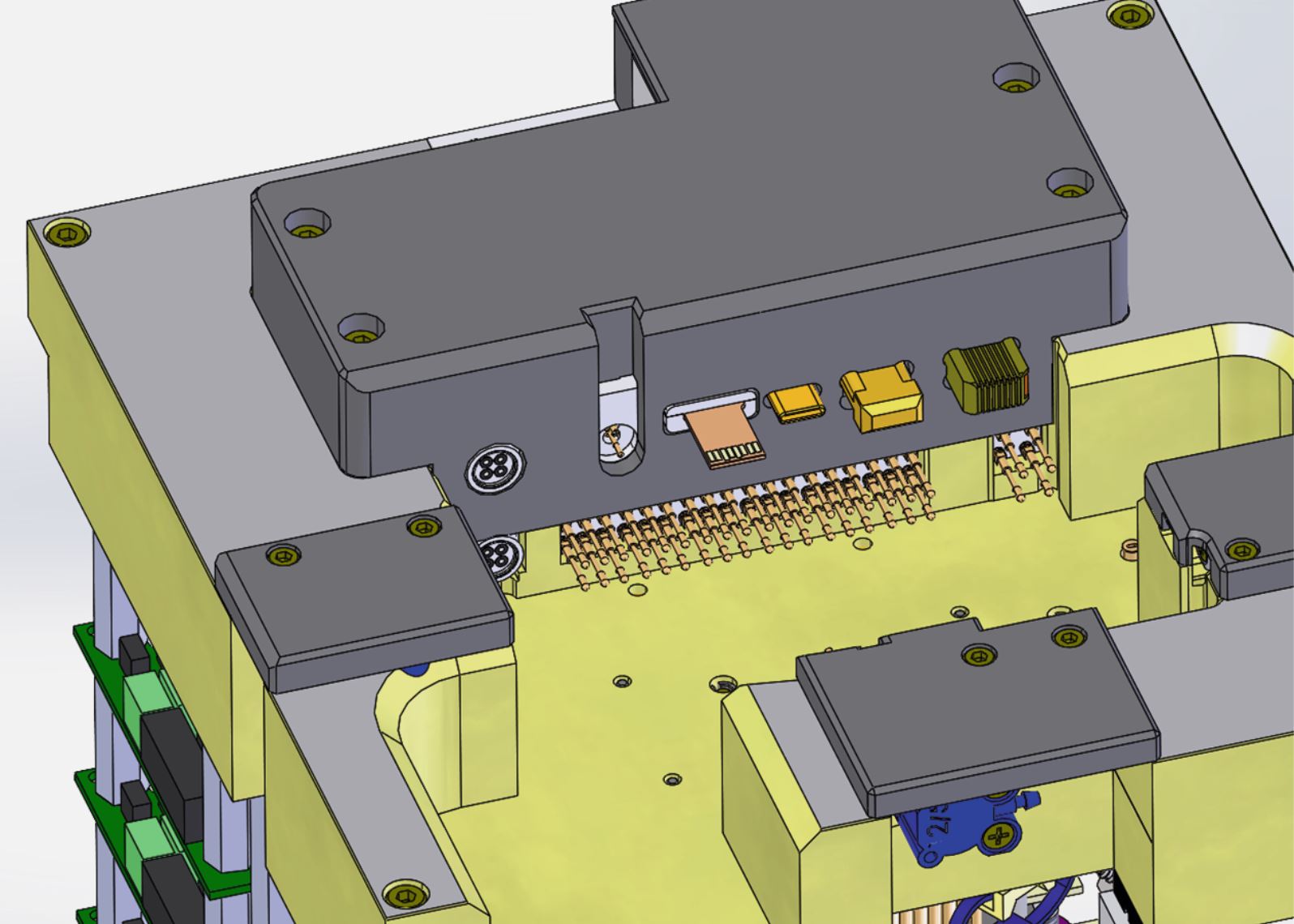

Mit dem adaptronic-Testsystem für Ladesteuerungen lassen sich Programmierung, Funktionsprüfung und weitere Prüfschritte an einem einzigen Prüfplatz ohne Mehrfachhandling realisieren: Nach Plausibilitätsprüfung des QR-Codes des Prüflings mit der MES-Datenbank wird die Prüfung freigegeben. Ein Adapter wird automatisch in den SD-Karten-Slot des Prüflings eingefahren und über Federkontaktstifte die CAN-Schnittstelle sowie die Spannungsversorgung kontaktiert. Nach Aufschaltung der Spannungsversorgung bootet der Prüfling automatisch. Ist der Bootvorgang abgeschlossen, wird die Ethernet-Schnittstelle kontaktiert und sodann die Programmierung über die Steuersoftware NT Control mittels SSH-Kommunikation vorgenommen. Über SSH- und CAN-Befehle werden nach Übertragung der Software die Funktionen geprüft. Es werden beispielsweise Leuchtfarben von LEDs über Lichtwellenleiter erfasst und mit den entsprechenden Farbvorgaben verglichen. Elektrisch wird neben Verbindungsprüfungen auch die Spannungsfestigkeit zwischen Leistungsteil und Niederspannungsbereich mit 2200 VAC getestet.
